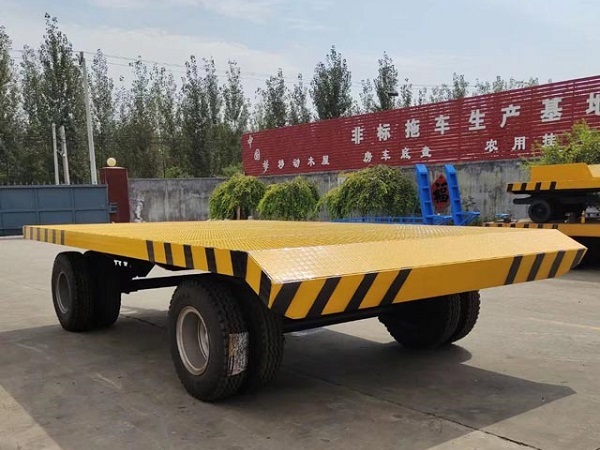

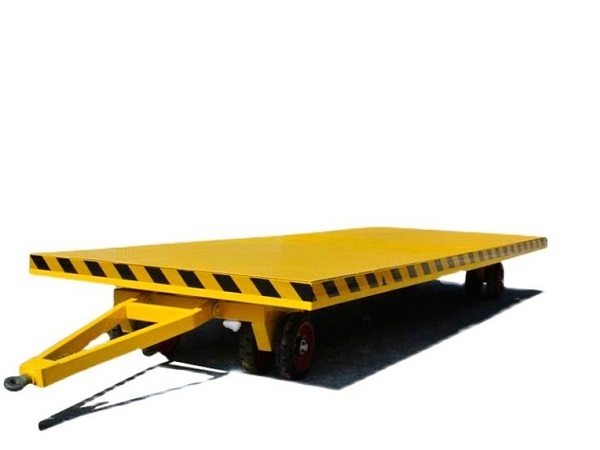

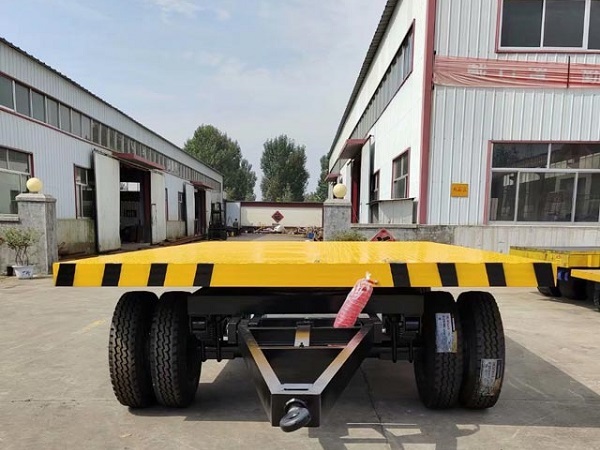

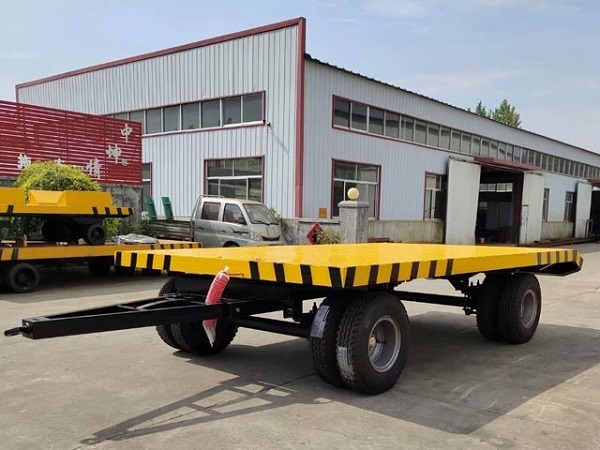

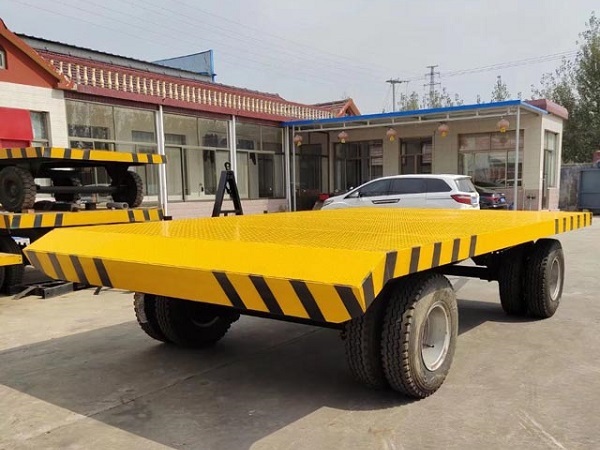

Rơ móc chở hàng 5 tấn rất nhiều khách hàng sản xuất, vận chuyển vận tải logistics sử dụng rất nhiều, với mục đích giảm thiểu tối đa chi phí vận hành từ các dòng xe tải động cơ. Đối với dòng xe rơ móc kéo chở hàng kích thước sàn 6000x2500mm, sử dụng thép hộp 50x100x5mm làm khung chính thì được ứng dụng phổ biến. Dưới đây là bản vẽ mô tả sơ bộ dòng xe kéo chở hàng chuyên dụng.
I, Bản vẽ kỹ thuật rơ móc chở hàng 5 tấn
(Lưu ý: Đây là bản vẽ phác thảo thiết kế dựa trên yêu cầu của bạn, phục vụ mục đích tham khảo chế tạo.)
II, Thông số kỹ thuật chi tiết rơ móc kéo chở hàng
| Hạng mục | Thông số kỹ thuật |
| Kích thước tổng thể (DxRxC) | 6000mm x 2500mm x 2000mm (tính cả lồng) |
| Tải trọng thiết kế | 5.000 kg (5 tấn) |
| Khung dầm chính (Chassis) | Thép hộp chữ nhật 50x100x5mm |
| Khung lồng thép (Thành rào) | Thép hộp 40x40mm hoặc 30x30mm |
| Sàn xe | Thép tấm gân chống trượt (độ dày 3mm – 5mm) |
| Hệ thống trục/bánh xe | 2 trục (loại chịu tải 3-5 tấn mỗi trục) |
| Hệ thống treo | Nhíp lá (tối thiểu 6-8 lá mỗi bên) |
III, Ghi chú kỹ thuật khi chế tạo rơ móc kéo hàng chuyên dụng
- Kết cấu Chassis: Với yêu cầu sử dụng thép hộp 50x100x5mm cho rơ móc 5 tấn, cần bố trí 2 dầm dọc chính chạy suốt chiều dài 6000mm. Các dầm ngang (cross-members) nên được hàn nối giữa hai dầm dọc với khoảng cách 600mm – 800mm/khoảng để phân bổ đều tải trọng lên toàn bộ sàn xe.
- Mối hàn: Tất cả các vị trí liên kết khung thép phải được hàn ngấu hoàn toàn (full penetration) để đảm bảo độ bền cơ học khi chịu tải nặng và rung lắc trong quá trình di chuyển.
- Khung lồng thép: Nên sử dụng thép hộp 40x40mm để tạo độ cứng vững cho rào chắn, các thanh dọc nên được hàn chắc chắn vào khung dầm chính bằng các bản mã (gusset) để tránh xé mối hàn.
- Hệ thống treo & Bánh xe: Tải trọng 5 tấn là mức khá lớn, vì vậy cần lựa chọn bộ trục, nhíp và lốp xe có thông số chịu tải an toàn dư (nên chọn hệ thống chịu tải tổng 6-7 tấn) để đảm bảo tuổi thọ thiết bị.
- Xử lý bề mặt: Sau khi hoàn thiện khung, cần làm sạch gỉ sét, sơn lót chống rỉ 2 lớp và sơn hoàn thiện (như màu vàng/đen cảnh báo trong ảnh) để bảo vệ kết cấu trước môi trường.
IV, Lời khuyên khi lựa chọn rơ móc kéo hàng chuyên dụng:
Bản vẽ này mang tính chất định hướng thiết kế. Trước khi đưa vào gia công thực tế, bạn nên tham khảo ý kiến của kỹ sư cơ khí để kiểm tra độ võng (deflection) và ứng suất của dầm 50x100x5mm tại nhịp 6000mm, đảm bảo an toàn tối đa cho mục đích sử dụng cụ thể của bạn.
Bạn có cần hỗ trợ chi tiết hơn về cách tính toán khoảng cách dầm ngang hay thiết kế chốt kéo cho rơ móc kéo hàng này vui lòng liên hệ chúng tôi: 0962 722 799 hoặc email: thietbicongnghiep.bm@gmail.com
